Комбінований Бокс Електрозахисту AXIOMA energy AX-DC-32-2

Комбінований Бокс Електрозахисту AXIOMA energy AX-DC-32-2 розроблений спеціально для забезпечення безпечної роботи інверторів: Axioma ISMPPT BFP G 8000, Axioma ISMPPT BFP 11000. Він включає в себе все необхідне для захисту ваших систем сонячної електростанції від перевантажень, коротких замикань, перенапруги та інших імпульсних викидів.

Чому варто обрати наш Комбінований Бокс Електрозахисту?

• Комплексний захист: Набір містить усі необхідні компоненти для захисту силової частини сонячної електростанції від перенапруги.
• Надійність: Всі компоненти набору виготовлені з високоякісних матеріалів і відповідають найвищим стандартам якості.
• Простота установки: Набір легко встановлюється та підключається до сонячної електростанції.
• Довговічність: Компоненти набору розраховані на тривалий термін служби.

Комплектація

Компоненти Комбінованого Боксу Електрозахисту AXIOMA energy AX-DC-32-2:

•  Вологозахищений електричний щит HA-8Т, IP65. (AXIOMA energy)– 1 шт.

Призначений для розподілу електричної енергії низької напруги у жорстких умовах навколишнього середовища зовні приміщень.

Технічні характеристики:

Номінальна напруга ізоляції АС (В): 1000

Номінальна напруга ізоляції DC (В): 1500

Ступінь захисту: IP 65

Кількість модулів (всього / в ряду): 8 / 8

Кількість рядів: 1

Основа корпусу (матеріал, колір): Пластик, сірий

Робоча температура (° C): -25 ~ +100

Розмір коробки (В*Ш*Г): 215*209*98 мм

Гарантія, міс: 12

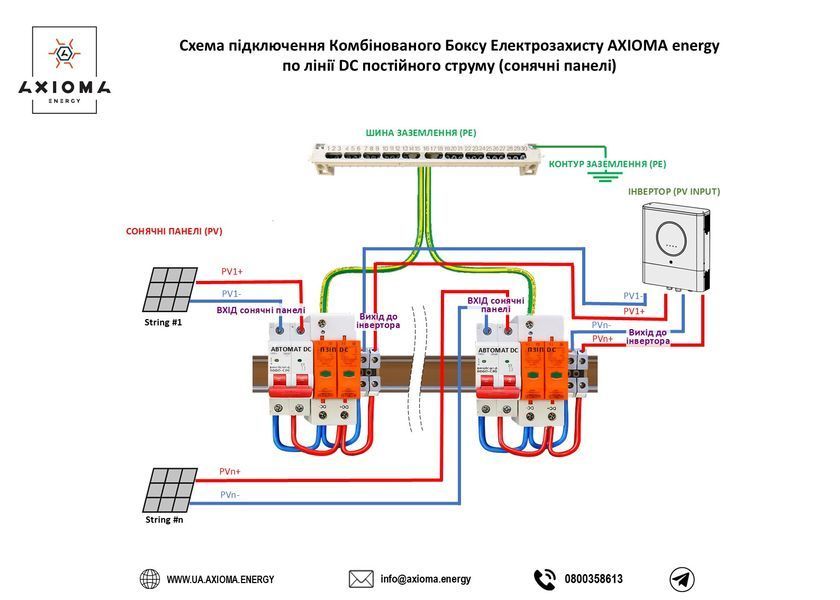

1 – для Входу живлення від сонячних панелей:

•  Модульний автоматичний вимикач EKM1-63DC-2C32, 2р, 32А, C, 6кА, DC (AXIOMA energy) – 2 шт.

Захищає інвертор по лінії постійного струму (сонячні панелі) від струмів перевантаження та короткого замикання.

Технічні характеристики:

Підключення з`єдн. шини типу FORK (вилка): так

Кількість полюсів: 2

Часострумова характеристика: С

Номінальна вимикаюча здатність Icn, кА: 6

Імпульсна витримувальна напруга Uimp, кВ: 4

Зусилля затиску контактних затискачів, Нм: 2,5

Висота над рівнем моря, м: 2000

Напруга ізоляції Ui, В: 500

Тип струму: DC

Кліматичне виконання: УХЛ4

Макс. переріз під'єднуваних провідників, мм²: 25

Ступінь захисту: IP20

Відповідність стандартам: ДСТУ EN 60947-2

Спосіб утилізації: передача спеціалізованому підприємству

Номінальний струм In, А: 32

Зносостійкість мех./електр., циклів У-В, не менше: 10 000 / 4 000

Діапазон робочих температур, °С: -10...+45

Номінальна робоча напруга Un, В: DC 500

Монтаж: на DIN-рейку 35 мм

Робоче положення: вертикальне, горизонтальне, з відхиленням не більше 5°

Маса, г (не більше): 223

Гарантія, міс.: 12

•  ПЗІП DC 500В, пристрій для захисту від імпульсних перенапруги EKU5-T2-40PV-2M500, 2P (AXIOMA energy) – 2 шт.

Захищає інвертор по лінії постійного струму (сонячні панелі) від перенапруги.

Технічні характеристики:

Перетин приєднувального дроту, мм²: 35

Підключення з`єдн. шини типу FORK (вилка): так

Кількість полюсів: 2P

Час спрацювання, нс: <25

Напруга, В: DC

Ступінь захисту: IP20

Відповідність стандартам: ДСТУ EN 61643-31

Спосіб утилізації: передача спеціалізованому підприємству

Діапазон робочих температур, °С: -40…+80

Максимальна робоча напруга Uc, В: 500

Рівень захисту від перенапруги, кВ: 2.5

Номінальний розрядний струм (8/20 мкс) In, кА: 20

Максимальний розрядний струм (8/20 мкс) Imax, кА: 40

Монтаж: на DIN рейку 35 мм

Гарантія, міс.: 12
