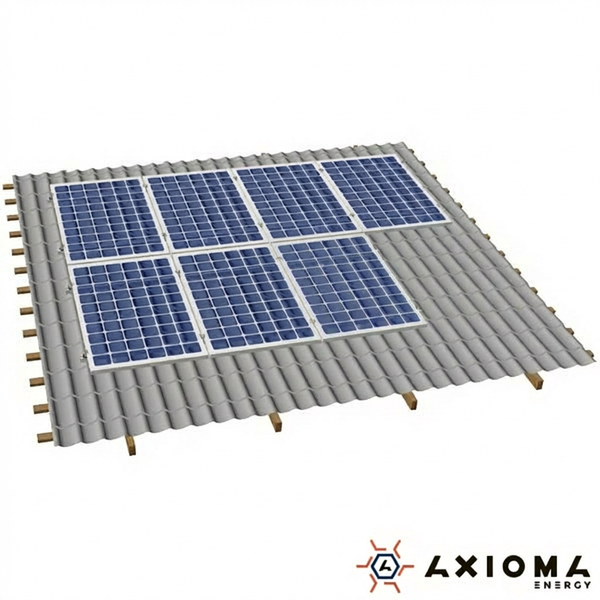

Комплект кріплень 7 панелей паралельно даху з рамкою 30 мм на оцинкований профіль, AXIOMA energy

Кріплення сонячних панелей на дах

Комплект кріплень 7 панелей паралельно даху з рамкою 30 мм на оцинкований профіль, AXIOMA energy, встановлюваних паралельно даху з рамкою 30 мм, — надійне та практичне рішення для монтажу фотомодулів на похилих дахах приватних і комерційних об’єктів. Конструкція забезпечує жорстку фіксацію панелей без порушення герметичності покрівлі та розрахована на тривалу експлуатацію в зовнішніх умовах.

Комплект сумісний з більшістю типів покрівельних матеріалів: металочерепицею, профнастилом, фальцевою покрівлею, м’якою бітумною черепицею, а також дахами з дерев’яними несучими конструкціями. Монтаж виконується паралельно площині даху, що дозволяє зберегти геометрію покрівлі та забезпечити акуратний зовнішній вигляд встановлених панелей.

Основою конструкції є чотири оцинковані профілі товщиною 1,5 мм перерізом 41×41×41 мм: два довжиною 4800 мм та два довжиною 3600 мм, а також комплект оцинкованих болтів, гайок і кріпильних елементів, які забезпечують високу механічну міцність та стійкість до корозії. Кріплення до покрівлі здійснюється за допомогою гвинтів-шурупів 10×200 у зборі з монтажними пластинами (18 шт) та EPDM-ущільнювачами, що гарантують герметичність вузлів кріплення.

Притискні елементи для панелей з рамкою 30 мм виготовлені з алюмінію 6005 Т6 та забезпечують надійне фіксування крайніх і середніх зон між панелями. У комплект входять 8 крайніх та 10 середніх притисків з відповідними оцинкованими болтами М8, монтажними гайками з пластиковим фіксатором і зубчатими шайбами з нержавіючої сталі.

Для герметизації місць кріплення використовуються ущільнювачі з EPDM-матеріалу, а окремі монтажні елементи виконані з нержавіючої сталі, що підвищує довговічність та надійність системи.

Комплект постачається як повний набір кріпильних елементів для монтажу семи сонячних панелей та може бути встановлений як професійними монтажниками, так і користувачами з базовими технічними навичками та стандартним набором інструментів. Конструкція не потребує зварювання або складних монтажних операцій.

Переваги комплекту кріплень AXIOMA energy

• монтаж семи панелей паралельно площині даху
• сумісність з більшістю типів покрівель
• оцинкований профіль товщиною 1,5 мм, 41×41×41 мм, 4800 мм та 3600 мм
• оцинковані болти, гайки та кріпильні елементи
• 18 точок кріплення до покрівлі
• притискні елементи для рамки 30 мм з алюмінію 6005 Т6
• наявність крайніх (8 шт) і середніх (10 шт) притисків
• EPDM-ущільнювачі для захисту покрівлі
• окремі елементи з нержавіючої сталі
• повний комплект для монтажу 7 сонячних панелей

Елементи комплекту кріплень для 7 сонячних панелей
