Комплект кріплень 9 панелей з рамкою 30 мм паралельно даху на оцинкований профіль, AXIOMA energy

Кріплення сонячних панелей на дах

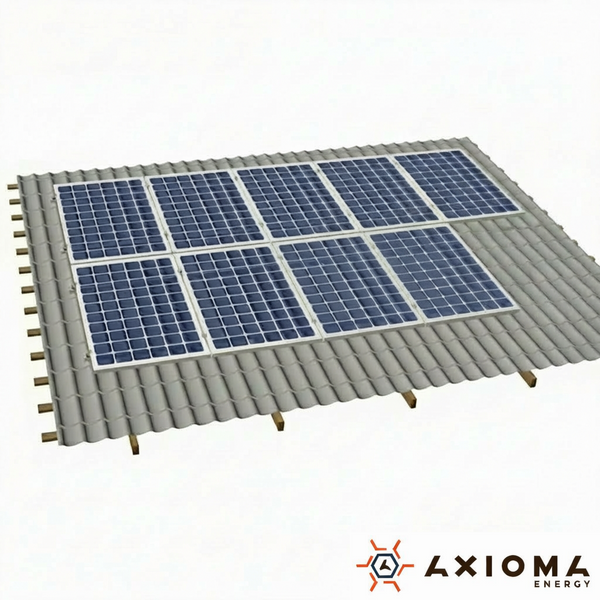

Комплект кріплень 9 панелей з рамкою 30 мм паралельно даху на оцинкований профіль, AXIOMA energy — професійне рішення для монтажу фотомодулів на похилих дахах приватних, комерційних та промислових об’єктів. Система забезпечує жорстку фіксацію дев’яти сонячних панелей без порушення герметичності покрівлі та розрахована на довготривалу експлуатацію в умовах зовнішнього середовища.

Комплект сумісний з більшістю типів покрівельних матеріалів: металочерепицею, профнастилом, фальцевою покрівлею, м’якою бітумною черепицею, а також дахами з дерев’яними несучими конструкціями. Монтаж здійснюється паралельно площині даху, що дозволяє зберегти архітектурну геометрію покрівлі та забезпечити акуратний зовнішній вигляд сонячної електростанції.

Основою конструкції є чотири оцинковані профілі товщиною 1,5 мм (2 шт. 4800 мм та 2 шт. 6000 мм), що формують надійну несучу систему для встановлення дев’яти панелей. Кріпильний вузол включає оцинковані гвинти-шурупи 10х200 з монтажними пластинами (22 шт.), гайки з буртиком М10 (88 шт.), болти М10х20 (22 шт.), а також EPDM-ущільнювачі (22 шт.) для герметизації точок кріплення.

Фіксація панелей з рамкою 30 мм здійснюється за допомогою алюмінієвих притискних елементів 6005 Т6: (крайні притиски — 8 шт., середні притиски — 14 шт.)

Кріплення притисків комплектується оцинкованими болтами з внутрішнім шестигранником (М8х40 та М8х45), монтажними гайками М8 з пластиковим фіксатором та зубчатими шайбами з нержавіючої сталі, що гарантує високу механічну міцність та стійкість до корозії.

Окремі елементи системи виконані з нержавіючої сталі, що додатково підвищує довговічність конструкції та надійність монтажу.

Комплект постачається як повний набір кріпильних елементів для монтажу дев’яти сонячних панелей та не потребує зварювальних робіт або складних технологічних операцій. Монтаж може виконуватися як професійними інсталяторами, так і користувачами з базовими технічними навичками та стандартним набором інструментів.

Переваги комплекту кріплень AXIOMA energy

• монтаж 9 панелей паралельно площині даху
• оцинковані профілі 1,5 мм (4800 мм та 6000 мм)
• 22 точки кріплення до покрівлі
• алюмінієві притиски для рамки 30 мм
• 8 крайніх та 14 середніх притисків
• EPDM-ущільнювачі для захисту покрівлі
• кріпильні елементи з оцинкованої та нержавіючої сталі
• повний комплект для монтажу дев’яти сонячних панелей

Елементи комплекту кріплень для 9 сонячних панелей
