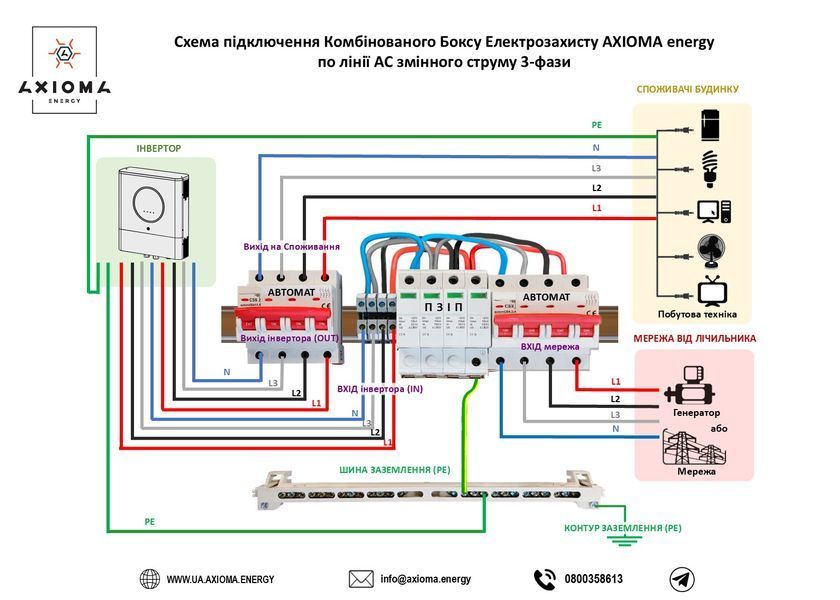

Комбинированный бокс электрозащиты AXIOMA energy АХ-AC-40-4Р разработан специально для обеспечения безопасной работы инверторов: Axioma/DEYE SUN-20K-SG01HP3-EU. Он включает в себя все необходимое для защиты ваших систем солнечной электростанции от перегрузок, коротких замыканий, перенапряжения и других импульсных выбросов.
Почему стоит выбрать наш Комбинированный Бокс Электрозащиты?
• Комплексная защита: Набор содержит все необходимые компоненты для защиты силовой части солнечной электростанции.
• Надежность: Все компоненты набора изготовлены из высококачественных материалов и соответствуют самым высоким стандартам качества.
• Простота установки: Набор легко устанавливается и подключается к солнечной электростанции.
• Долговечность: Компоненты набора рассчитаны на длительный срок службы.
Комплектация
Компоненты Комбинированного Бокса Электрозащиты AXIOMA energy АХ-AC-40-4Р:
• Влагозащищенный электрический щит ACH-8 IP65. (AXIOMA energy) – 2 шт.
Предназначен для распределения электрической энергии низкого напряжения в жестких условиях окружающей среды вне помещений.
Технические характеристики:
Номинальный ток (A): 63
Номинальное напряжение (В): 400
Номинальное напряжение DC (В): 1500
Степень защиты IP: IP 65
Количество модулей (всего / в ряду): 8 / 8
Количество рядов: 1
Основа корпуса (материал, цвет): Пластик, серый
Количество клемм PE / N (соединений): 6
Испытание раскаленной проволокой (° C): 960
Размер коробки (В*Ш*Г): 195*150*90 мм
Гарантия, мес.: 12
1 - для Выхода переменного тока:
• Модульний автоматичний вимикач mcb.60.AC.4.C40 4р 40А C 6кА, АС (AXIOMA energy) – 1 шт.
Захищає інвертор та обладнання споживача від перевантаження та короткого замикання.
Технічні характеристики:
Номінальна напруга постійного струму, В/полюс: 48
Підключення з`єдн. шини типу FORK (вилка): ні
Клас струмообмеження: 3
Кількість полюсів: 4
Часострумова характеристика: C
Імпульсна витримувальна напруга Uimp, кВ: 6
Категорія застосування: AC-22 B
Зусилля затиску контактних затискачів, Нм: 2,5
Висота над рівнем моря, м: 2000
Напруга ізоляції Ui, В: 400
Номінальна робоча напруга Ue, В: AC 230/400
Тип струму: AC
Номінальна частота, Гц: 50/60
Кліматичне виконання: УХЛ4
Ступінь забруднення середовища: 2
Макс. переріз під'єднуваних провідників, мм²: 25
Ступінь захисту: IP20
Відповідність стандартам: ДСТУ EN 60898-1, ДСТУ EN 60947-2
Спосіб утилізації: передача спеціалізованому підприємству
Ном. гранична вимикальна здатність Icu, кА: 6
Номінальний струм In, А: 40
Зносостійкість мех./електр., циклів У-В, не менше: 8000
Діапазон робочих температур, °С: -5…+40
Монтаж на DIN-рейку: 35 мм
Робоче положення: вертикальне, горизонтальне, з відхиленням не більше 5°
Маса, г (не більше): 480
Гарантія, міс: 12
2 - для Входа переменного тока:
• УЗИП АС 275В, ограничитель перенапряжения spd.4.AC.275 40kA 4р 275В, AC переменного тока (AXIOMA energy) – 1 шт.
Защищает инвертор по входной линии переменного тока от перенапряжения, визуальный индикатор срабатывания (зеленый цвет – все хорошо, красный цвет – повреждение), ограничивает высокий ток разряда.
Технические характеристики:
Соответствие стандарту: IEC/EN 61643-11
Класс (IEC/EN/VDE): ||/T2/C
Напряжение длительной работы (АС) Uс, V: ~275
Номинальное напряжение Uо, V: ~230
Кратковременное перенапряжение (TOV) Ut, V: 335/5 s выдерживает 440/120 min
Количество полюсов: 4
Номинальный ток разряда In (8/20), kA: 20
Номинальный ток разряда Imax (8/20), kA: 40
Номинальная частота, f, Hz: 50/60
Уровень защиты Up - при In (8/20), kV: < 1.8
Сопровождающий ток Ifi: нет
Время срабатывания tA, ns: <25
Ток утечки Ipe при Uc, mA: <0,5
Момент затяжки болтов, Nm: 2,5
Предохранитель (если главный >125А), gG: 125A
Отключающая способность Isccr: 20kA/50f, Hz
Сечение подключаемых проводников, mm2: до 25
Степень защиты: ІР20
Крепление на DIN-рейку: 35х7.5
Материал корпуса: термопластик (класс горючести UL 94 V-O)
Высота над уровнем моря, м.: 2000
Диапазон рабочих температур, °C: -40…+75
Гарантия, мес.: 12
• Модульный автоматический выключатель mcb.60.AC.4.C40 4р 40А C 6кА, АС (AXIOMA energy) – 1 шт.
Защищает инвертор и оборудование потребителя от перегрузки и короткого замыкания.
